Tolleranza IT7 ISO 286 – Scopri la Guida completa al calcolo meccanico
La tolleranza IT7 è una delle più utilizzate nella meccanica di precisione perché rappresenta il miglior compromesso tra costo di lavorazione e precisione dimensionale.
Secondo la norma ISO 286, la classe IT7 definisce l’ampiezza della banda di tolleranza per le dimensioni lineari, indicando quanto può variare la misura reale rispetto a quella nominale senza compromettere la funzionalità del pezzo.
📘 Per il quadro completo consulta la guida generale al sistema ISO 286 da cui deriva il grado IT7.

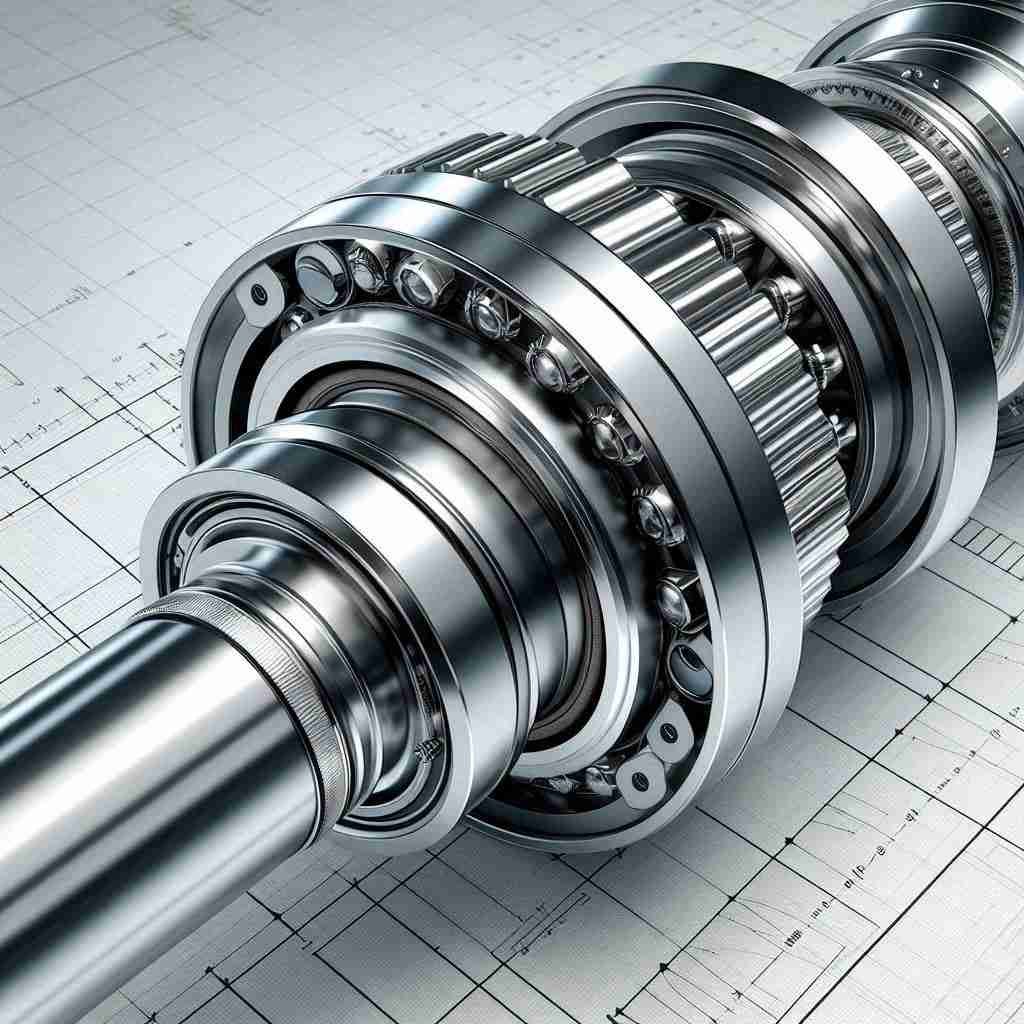

La tolleranza IT7 è adatta per fori, alberi e componenti che richiedono un montaggio preciso ma non esasperato, come sedi di cuscinetti, mozzi o ingranaggi.
Cos’è la tolleranza IT7
La sigla IT7 significa “International Tolerance grade 7” ed è uno dei gradi di precisione definiti nella norma ISO 286-1.
Il sistema ISO prevede 18 gradi di tolleranza, da IT01 (massima precisione) a IT18 (lavorazioni grossolane).
Ogni grado IT rappresenta l’ampiezza massima ammissibile tra la dimensione nominale e quella effettiva del pezzo.
In termini pratici:
- IT6 e inferiori sono riservate a lavorazioni di alta precisione (rettifica, superfinitura);
- IT7 è lo standard per accoppiamenti meccanici precisi;
- IT8 e superiori si utilizzano per componenti non critici o di costo ridotto.
Formula per il calcolo della tolleranza IT7
La tolleranza IT7 si calcola a partire dall’unità di tolleranza i, definita dalla formula ufficiale ISO 286-1:
i [µm] = 0,45 × D^(1/3) + 0,001 × D
dove D è il diametro nominale espresso in millimetri.
La tolleranza corrispondente al grado IT7 si ottiene moltiplicando l’unità di tolleranza per un coefficiente pari a 16:
IT7 = 16 × i
Esempio di calcolo
Per un diametro nominale di 50 mm:
- Calcolo dell’unità i:
i = 0,45 × (50)^(1/3) + 0,001 × 50
i = 0,45 × 3,684 + 0,05 = 1,708 + 0,05 = 1,758 µm - Calcolo della tolleranza IT7:
IT7 = 16 × 1,758 = 28,13 µm = 0,028 mm
La tolleranza IT7 per un diametro di 50 mm è quindi di circa 0,028 mm, valore perfettamente coerente con le tabelle ufficiali ISO 286-2.
Tabella valori IT7 secondo ISO 286-2
| Diametro nominale (mm) | IT7 (µm) | IT7 (mm) |
|---|---|---|
| 1 – 3 | 10 | 0,010 |
| 3 – 6 | 12 | 0,012 |
| 6 – 10 | 15 | 0,015 |
| 10 – 18 | 18 | 0,018 |
| 18 – 30 | 21 | 0,021 |
| 30 – 50 | 25 | 0,025 |
| 50 – 80 | 30 | 0,030 |
| 80 – 120 | 35 | 0,035 |
I valori sono tratti direttamente dalle tabelle ISO 286-2 e sono validi per fori e alberi in condizioni standard di temperatura e lavorazione.
Quando usare la tolleranza IT7
La tolleranza IT7 è adatta quando serve una precisione affidabile, ma non è necessario spingersi ai livelli più stretti.
È lo standard per la maggior parte delle lavorazioni di precisione industriale e viene utilizzata in:
- sedi di cuscinetti, mozzi e pulegge;
- giunti smontabili con centraggio preciso;
- componenti in acciaio o alluminio con accoppiamenti di rotazione o scorrimento controllato;
- elementi meccanici soggetti a montaggio e smontaggio frequente.
Non è consigliata per accoppiamenti a interferenza (in questo caso si preferiscono IT6 o IT5) o per componenti a bassa criticità dove basta IT8.
Lavorazioni che permettono di ottenere IT7
| Tipo di lavorazione | Precisione tipica | Possibilità di ottenere IT7 |
|---|---|---|
| Tornitura di finitura | IT7 – IT8 | Sì |
| Alesatura di precisione | IT6 – IT7 | Sì |
| Rettifica leggera | IT6 – IT7 | Sì |
| Fresatura di precisione | IT8 – IT9 | Solo in parte |
| Foratura semplice | IT10 – IT12 | No |
Le lavorazioni che garantiscono IT7 richiedono macchine rigide, utensili ben affilati e controllo termico durante la produzione.
Accoppiamenti comuni con IT7
La classe IT7 è spesso associata alla lettera H per i fori e alla h, g o p per gli alberi.
Ecco gli accoppiamenti più diffusi, con valori di gioco e interferenza derivati dalle tabelle ISO 286-2:
| Accoppiamento | Tipo di accoppiamento | Gioco/interferenza (mm) | Applicazione tipica |
|---|---|---|---|
| H7/h6 | Gioco di centraggio | 0 ÷ 0,04 | Sedi cuscinetti, mozzi, montaggi di precisione smontabili |
| H7/g6 | Gioco ridotto | 0,005 ÷ 0,02 | Centraggio accurato, scorrimento controllato |
| H7/p6 | Transizione/interferenza leggera | −0,01 ÷ +0,02 | Giunti semifissi o ruote dentate |
L’accoppiamento H7/h6 è il più comune e garantisce un gioco controllato, stabile e ripetibile.
Differenze tra IT6, IT7 e IT8
| Classe | Tolleranza (50 mm) | Livello di precisione | Applicazione tipica |
|---|---|---|---|
| IT6 | ≈ 0,019 mm | Alta precisione | Cuscinetti, rotori, pompe |
| IT7 | ≈ 0,025–0,030 mm | Precisione standard | Montaggi generali |
| IT8 | ≈ 0,040 mm | Precisione economica | Produzione di massa, componenti non critici |
IT6 è ideale per parti che richiedono giochi minimi o interferenze leggere.
IT7 è lo standard per lavorazioni di precisione.
IT8 è la scelta per produzioni in grande serie dove la riduzione dei costi è prioritaria.
Esempio pratico: foro H7 su diametro 50 mm
- Quota nominale: 50 mm
- Campo di tolleranza del foro H7: 0 ÷ +0,025 mm
- Campo dell’albero h6: −0,016 ÷ 0 mm
- Gioco totale: 0 ÷ 0,041 mm
Questo accoppiamento H7/h6 offre un montaggio preciso, senza interferenza, ideale per sedi di cuscinetti e giunti smontabili.
Per misurare tolleranze IT7 in produzione ti servono strumenti con risoluzione adeguata: vedi la classifica dei migliori calibri digitali.
Domande frequenti sulla tolleranza IT7
Cos’è la tolleranza IT7?
È una classe di precisione definita da ISO 286 che determina il limite massimo di variazione dimensionale per una lavorazione meccanica standard di precisione.
Come si calcola IT7?
Si calcola con la formula i = 0,45 × D^(1/3) + 0,001 × D (in µm), e si moltiplica per 16 per ottenere IT7.
Quando scegliere IT7 rispetto a IT6 o IT8?
IT7 è la soluzione più bilanciata tra costo e precisione. IT6 è più precisa ma costosa, IT8 più economica ma meno accurata.
IT7 vale sia per fori che per alberi?
Sì, ISO 286 definisce IT7 come grado applicabile a entrambi; la differenza sta nella posizione del campo di tolleranza (lettere H, h, g, p, ecc.).
Nota legale
I valori e gli esempi riportati sono conformi alle norme ISO 286-1 e ISO 286-2.
CalibroPro declina ogni responsabilità per usi impropri o interpretazioni non conformi.
Per applicazioni critiche, consultare le tabelle ufficiali ISO 286.
