Comparatore centesimale: uso, lettura e principi di funzionamento

Di Marco «Maverick» · Aggiornato il 25 Ottobre 2026

Che cos’è un comparatore centesimale

Il comparatore centesimale è uno strumento di misura a quadrante che traduce piccoli spostamenti lineari in movimenti rotatori di un indice su una scala graduata.
La scala è solitamente espressa in centesimi di millimetro (0,01 mm).
È composto da:

• Corpo cilindrico con quadrante numerato;
• Stelo mobile che scorre assialmente;
• Puntale di contatto che tocca la superficie del pezzo;
• Leva e meccanismo interno che trasformano il movimento in rotazione dell’indice;
• Quadrante girevole per l’azzeramento.

Esistono varianti come il comparatore millesimale, con scala a 0,001 mm, usato in controlli di altissima precisione.

Principio di funzionamento

Il principio di funzionamento del comparatore si basa su una trasmissione meccanica amplificata.
Quando il puntale entra in contatto con un pezzo, anche un piccolo spostamento dello stelo (ad esempio 0,01 mm) provoca una rotazione visibile dell’indice sul quadrante.
Questo sistema consente di misurare variazioni minime di quota o di verificare la differenza rispetto a un riferimento campione.

In pratica, il comparatore non misura un valore assoluto, ma la differenza rispetto a un punto di zero impostato in precedenza.

Uso corretto del comparatore centesimale

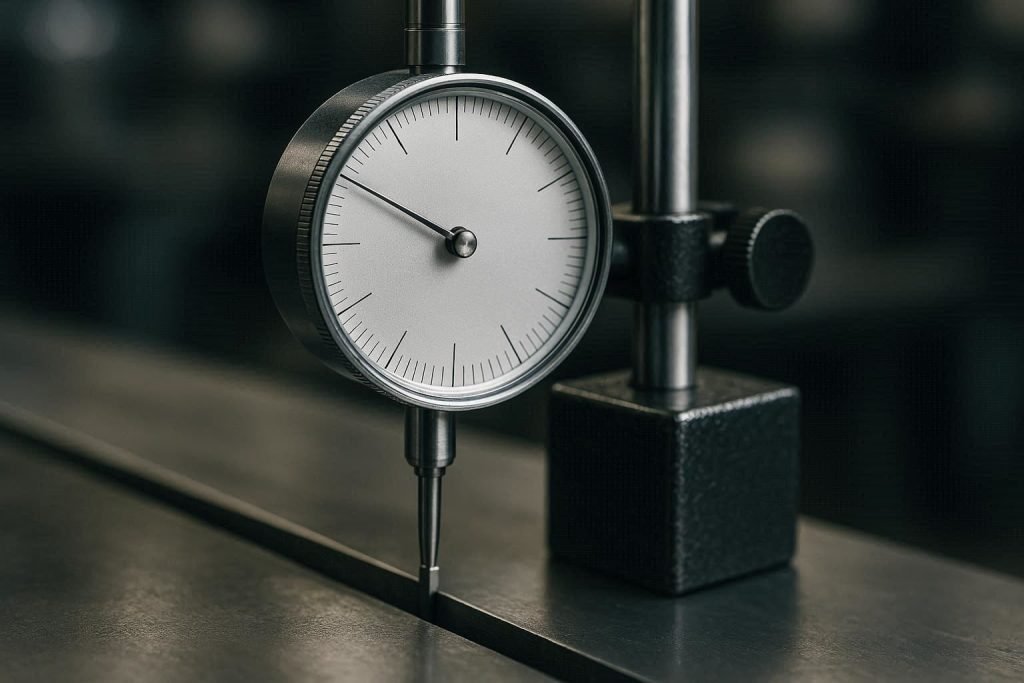

Per ottenere misure affidabili, il comparatore va utilizzato con una base magnetica stabile e posizionato su un piano di riscontro.

1. Fissa il comparatore sulla base magnetica.
   La base deve aderire perfettamente al banco o al piano di misura.
2. Porta il puntale a contatto con il pezzo.
   Il contatto deve essere leggero, senza forzare lo stelo.
3. Ruota il quadrante fino a far coincidere l’indice con lo zero.
   In questo modo la misura sarà riferita a quel punto come riferimento iniziale.
4. Muovi il pezzo o lo strumento e osserva lo spostamento dell’indice.
   La variazione letta rappresenta la differenza di quota o disallineamento.

Questo metodo è ideale per verificare battute, giochi, scostamenti, ovalizzazioni e parallelismi nelle lavorazioni meccaniche.

Lettura e interpretazione della scala

Sul quadrante del comparatore, un giro completo dell’indice corrisponde solitamente a 1 millimetro di spostamento dello stelo.
Ogni divisione rappresenta 0,01 mm, ossia un centesimo.
Nei comparatori millesimali ogni divisione vale 0,001 mm e un giro, a seconda del modello, 0,2 o 0,1 mm.

Esempio pratico:
Se l’indice ruota di 12 tacche in senso orario, il pezzo presenta una variazione di 0,12 mm in più rispetto al punto di zero.
Se ruota in senso antiorario, significa che la quota è più bassa di 0,12 mm.

Questa lettura immediata permette di identificare errori dimensionali o di posizionamento in modo rapido.

Calibrazione e verifica dello strumento

La calibrazione del comparatore serve a garantire che lo strumento indichi correttamente le variazioni misurate.
Si fa con blocchetti Johansson certificati o altri campioni di riferimento. I requisiti metrologici dei comparatori a quadrante sono fissati dalla norma ISO 463.

Procedura tipica:

1. Posizionare il comparatore su un piano di riscontro pulito.
2. Portare il puntale a contatto con un blocchetto campione noto.
3. Azzerare il quadrante.
4. Sostituire il blocchetto con uno di spessore diverso e verificare che la variazione indicata corrisponda esattamente alla differenza nominale.

Se lo scostamento è superiore al valore di tolleranza, il comparatore deve essere tarato o revisionato.

Errori più comuni e buone pratiche

Durante l’uso del comparatore centesimale, i principali errori derivano da:

• Allineamento errato tra puntale e superficie da misurare;
• Superfici sporche o con trucioli;
• Eccessiva pressione sullo stelo;
• Gioco meccanico interno dovuto all’usura;
• Piano di riscontro non pulito o inclinato.

Per evitare errori:

• Pulisci sempre accuratamente lo strumento prima dell’uso;
• Usa la base magnetica solo su superfici pulite;
• Evita urti e cadute;
• Non superare mai la corsa massima dello stelo.

Un comparatore ben tenuto mantiene la precisione per anni e garantisce misurazioni ripetibili.

Tipi di comparatore: centesimale, millesimale e digitale

Il centesimale è quello che trovi in quasi tutte le officine. Le alternative servono in casi precisi, e conoscerle evita di spendere troppo o di misurare con lo strumento sbagliato.

• Comparatore centesimale (0,01 mm): la risoluzione standard, ideale per la maggior parte dei controlli dimensionali, di battimento e planarità in officina meccanica.
• Comparatore millesimale (0,001 mm): dieci volte più preciso, riservato a misure critiche su componenti rettificati, sedi cuscinetti e accoppiamenti di precisione.
• Comparatore digitale: mostra la lettura su display, azzera con un tasto e riduce gli errori di parallasse tipici della scala analogica. Comodo per chi prende molte misure ripetute.

Per l’uso di tutti i giorni basta il centesimale. Il millesimale serve quando la tolleranza da controllare è di pochi centesimi o meno: su una tolleranza di 0,02 mm, con un centesimale, leggi appena due tacche.

Come scegliere un comparatore centesimale

Oltre al prezzo, guarda tre cose:

• Corsa dello stelo: indica quanto può muoversi il tastatore. Una corsa di 10 mm copre la maggior parte degli usi; per controlli particolari servono corse maggiori.
• Qualità del meccanismo: un comparatore con ingranaggi ben lavorati mantiene la ripetibilità nel tempo. È qui che si nota la differenza tra un modello economico e uno professionale.
• Supporto e base magnetica: senza un supporto stabile, anche il miglior comparatore dà letture inaffidabili. Spesso conviene acquistare il kit completo con base magnetica orientabile.

Un comparatore tenuto pulito e riposto senza forzare lo stelo dura anni. Se lo usi tutti i giorni conviene spendere qualcosa in più per un meccanismo buono: la differenza si vede nella ripetibilità.

Domande frequenti

Quanto costa un comparatore centesimale?

Indicativamente si va da una ventina di euro per i modelli economici a oltre cento euro per quelli professionali, con meccanismo più preciso e più ripetibile. I kit completi di base magnetica e supporto orientabile costano qualche decina di euro in più, ma sono spesso la scelta più conveniente perché includono tutto il necessario per iniziare a misurare subito.

Qual è la differenza tra comparatore centesimale e millesimale?

La differenza sta nella risoluzione: il comparatore centesimale legge fino a 0,01 mm, il millesimale fino a 0,001 mm, cioè dieci volte più fine. Per i controlli di officina più comuni il centesimale è sufficiente e più pratico; il millesimale si usa solo quando le tolleranze sono strettissime, come nelle rettifiche di precisione o nelle sedi dei cuscinetti.

Come si azzera un comparatore centesimale?

Appoggia il tastatore sulla superficie di riferimento (un blocchetto pianparallelo o il piano di riscontro) e dagli un precarico di qualche decimo di millimetro, in pratica tra mezzo giro e un giro di lancetta: così lo stelo può leggere sia in più sia in meno. Poi ruota la ghiera esterna fino a portare lo zero sotto la lancetta. Da lì ogni scostamento si legge direttamente sul quadrante.

Che differenza c’è tra comparatore e micrometro?

Il comparatore misura uno scostamento rispetto al punto in cui l’hai azzerato, quindi serve a confrontare: battimento, planarità, differenza rispetto a un pezzo campione. Il micrometro misura la quota vera e propria tra le sue superfici di misura. Se la domanda è «quanto misura?» prendi il micrometro; se è «quanto si sposta?» o «è uguale al campione?» ti serve il comparatore.

Per approfondire: come si usa e si legge il micrometro, che misura la quota assoluta, e la verifica geometrica con il comparatore, cioè planarità, parallelismo e battimento sul pezzo.
