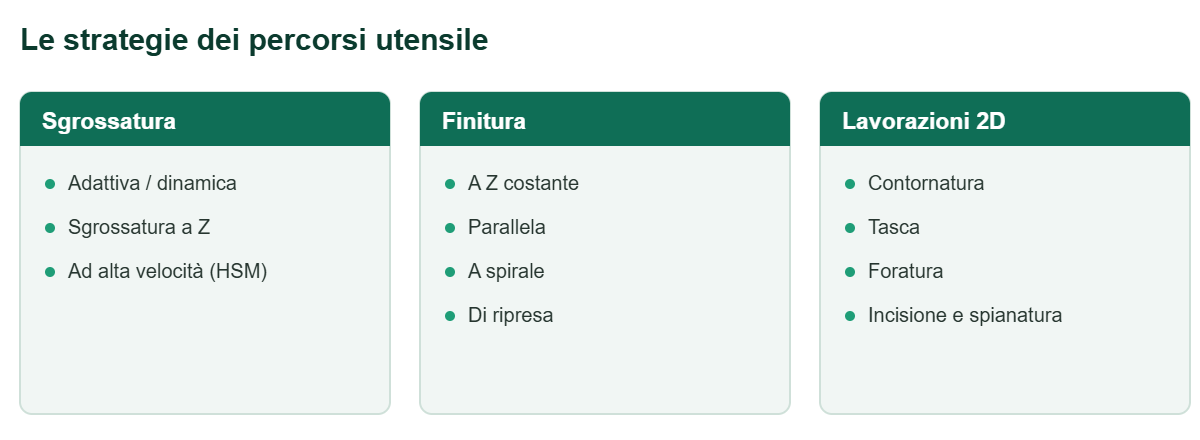

In sintesi: i percorsi utensile (toolpath) sono i tragitti che il CAM fa seguire all’utensile per lavorare il pezzo. Si dividono in strategie 2D (contornatura, tasche, fori), di sgrossatura (adattiva/dinamica) e di finitura (a Z costante, parallela, a spirale). Scegliere la strategia giusta, con il corretto rapporto tra fresatura in concordanza, passata laterale e profondità, decide qualità, tempi e durata dell’utensile.
Una volta disegnato il pezzo, il CAM deve decidere come muovere l’utensile per ottenerlo. Quei tragitti si chiamano percorsi utensile, o toolpath, e dalla loro scelta dipende quasi tutto: la finitura superficiale, il tempo ciclo e quanto durano frese e inserti. In questa guida vediamo le principali strategie di lavorazione, quando usarle e i parametri che le governano.
Che cos’è un percorso utensile
Un percorso utensile è la traiettoria che la punta dell’utensile segue nello spazio, insieme alle informazioni di velocità e avanzamento associate. Il CAM lo calcola a partire dal modello, dal grezzo e dalla strategia che scegli. Esistono percorsi semplici (un profilo) e percorsi complessi che ricoprono intere superfici 3D. Capire come nascono fa parte del flusso che spieghiamo nella guida dal CAD al CNC; qui entriamo nel dettaglio delle strategie.
Le strategie 2D di base
Sono il pane quotidiano di ogni officina e coprono buona parte dei lavori:
- Contornatura (profilo): l’utensile segue il bordo del pezzo. Ideale per profili esterni e interni.
- Tasca (pocket): svuota un’area chiusa, a passate concentriche o parallele.
- Foratura: cicli di foratura, alesatura e maschiatura, con o senza scarico truciolo.
- Incisione e spianatura: per scritte, loghi e per pareggiare la faccia del grezzo.
Le strategie di sgrossatura
La sgrossatura serve ad asportare in fretta la maggior parte del materiale, lasciando un piccolo sovrametallo per la finitura. La differenza la fanno le strategie moderne ad alta efficienza, chiamate adattive o dinamiche a seconda del software:
la sgrossatura adattiva/dinamica mantiene costante l’angolo di contatto dell’utensile con il materiale, evitando picchi di carico. Questo permette di lavorare con profondità di taglio elevate e avanzamenti spinti, riducendo i tempi e allungando la vita dell’utensile. È il motivo per cui strategie come l’Adaptive Clearing di Fusion 360 o le Dynamic Motion di Mastercam sono diventate uno standard.
Le strategie di finitura
La finitura definisce la superficie finale. Si scelgono in base alla forma del pezzo:
- A Z costante (waterline): l’utensile lavora a quote orizzontali successive; ottima sulle pareti ripide.
- Parallela (raster): passate parallele su superfici poco inclinate; semplice e regolare.
- A spirale o morphing: percorsi continui che riducono i cambi di direzione e migliorano la finitura.
- Di ripresa (pencil/rest): lavora solo le zone che gli utensili più grandi non hanno raggiunto, come spigoli e raccordi.
La lavorazione ad alta velocità (HSM)
L’HSM (High Speed Machining) non significa solo “andare veloci”: è un insieme di percorsi fluidi, senza spigoli netti, che mantengono il moto dell’utensile costante e gli arresti al minimo. Il risultato è meno vibrazioni, finiture migliori e utensili che durano di più, anche su materiali duri. Quasi tutti i CAM moderni includono strategie HSM, ed è uno dei criteri di scelta nel confronto tra i software CAM.
Concordanza o discordanza?
Un dettaglio che cambia molto è il verso di fresatura. Nella fresatura in concordanza (climb) il tagliente entra nel materiale alla massima sezione di truciolo e scende a zero: oggi è la scelta preferita perché dà finiture migliori e scalda meno l’utensile. Nella discordanza (conventional) avviene il contrario, con più strisciamento. Sulle macchine moderne, rigide e senza giochi, si lavora quasi sempre in concordanza.
I parametri che governano i percorsi
Tre numeri comandano qualunque strategia:
| Parametro | Cosa controlla |
|---|---|
| Passata laterale (stepover) | Quanto l’utensile si sposta di lato a ogni passata: incide su finitura e tempi |
| Profondità di passata (stepdown) | Quanto scende in verticale: influenza carico e produttività |
| Avanzamento e giri | Velocità di taglio e avanzamento per dente, da impostare per materiale e utensile |
Sbagliare questi valori vanifica anche la strategia migliore. Per partire da numeri sensati usa il calcolatore dei parametri di taglio e approfondisci con le guide su velocità di taglio in fresatura e avanzamento per dente.
Come scegliere la strategia giusta
| Obiettivo | Strategia consigliata |
|---|---|
| Togliere tanto materiale in fretta | Sgrossatura adattiva/dinamica |
| Profilo o bordo netto | Contornatura |
| Svuotare una cava | Tasca |
| Pareti verticali lisce | Finitura a Z costante |
| Superfici piatte o dolci | Finitura parallela |
| Spigoli e raccordi residui | Finitura di ripresa |
La semifinitura: il passaggio che molti saltano
Tra sgrossatura e finitura ci sarebbe un terzo passaggio spesso trascurato: la semifinitura. Dopo la sgrossatura, infatti, il sovrametallo rimasto non è uniforme — è più spesso nelle zone curve e più sottile su quelle piane. Se mandi la finitura direttamente su un sovrametallo irregolare, l’utensile incontra carichi variabili e la superficie ne risente. Una passata di semifinitura pareggia il sovrametallo a un valore costante (per esempio qualche decimo di millimetro), così la finitura lavora in condizioni uniformi e regala superfici migliori. È un piccolo investimento di tempo che si vede tutto nel risultato.
Errori comuni nella scelta dei percorsi
- Entrare in pieno nel materiale. Far calare l’utensile dritto in verticale lo sollecita molto: meglio entrate a rampa o a elica, più dolci.
- Stepover troppo grande in finitura. Risparmia tempo ma lascia creste visibili: sulle superfici a vista va ridotto.
- Ignorare il sovrametallo uniforme. Senza semifinitura, la finitura lavora male dove la sgrossatura ha lasciato più materiale.
- Attacchi e stacchi bruschi. Usa entrate e uscite tangenti al profilo per evitare il segno dell’utensile sul pezzo.
- Stessa strategia per ogni forma. Pareti ripide e superfici dolci chiedono strategie diverse: adattare il percorso alla geometria è metà del lavoro.
Domande frequenti
Qual è la differenza tra sgrossatura e finitura?
La sgrossatura asporta in fretta gran parte del materiale lasciando un sovrametallo; la finitura lavora quel sovrametallo per ottenere forma e superficie finali. Sono due fasi complementari.
Cosa significa fresatura in concordanza?
È quando l’utensile ruota nello stesso verso dell’avanzamento e il tagliente entra alla massima sezione di truciolo. Dà finiture migliori e scalda meno: è la scelta preferita sulle macchine moderne.
Che cos’è lo stepover?
È la passata laterale, cioè di quanto l’utensile si sposta di lato a ogni passaggio. Uno stepover piccolo migliora la finitura ma allunga i tempi; uno grande fa il contrario.
Le strategie HSM servono solo alle macchine veloci?
No. I percorsi HSM, fluidi e senza arresti bruschi, migliorano finitura e durata utensile anche su macchine normali, non solo su quelle ad altissimo numero di giri.
Devo scegliere io le strategie o lo fa il software?
Le scegli tu, in base alla forma del pezzo e all’obiettivo. Il CAM le calcola e le simula, ma la decisione su quale usare e in che ordine resta del programmatore.
Per vedere come si gestiscono i percorsi utensile, guarda questo tutorial:
Conclusioni
I percorsi utensile sono il vero “mestiere” del CAM: conoscere le strategie e i parametri che le governano è ciò che trasforma un programma qualunque in un pezzo fatto bene, veloce e con utensili che durano. Parti dalle strategie di base, sperimenta la sgrossatura adattiva e la finitura a Z costante, e affina con la pratica. Per scegliere il software più adatto alle strategie che ti servono, torna alla guida CAD CAM per CNC.
