Finitura superficiale e rugosità: parametri Ra, Rz, Rt spiegati

Di Marco «Maverick» · Aggiornato il 25 Ottobre 2026

Tabella Ra, Rz e classi N

Le classi N sono una scala di comodo che in officina si usa ancora parecchio: ogni classe vale circa il doppio della precedente in Ra. Accanto trovi con quale lavorazione si ottiene di solito quel valore e dove serve.

Classe N	Ra (µm)	Rz (µm) Indicativo	Tipo di Lavorazione	Applicazione Tipica
N12	50	200	Sgrossatura, taglio grezzo	Getti grezzi, sabbiatura, parti non funzionali
N11	25	100	Foratura grossolana	Fori passanti non critici, supporti strutturali
N10	12.5	50	Foratura, fresatura sgross.	Supporti, telai saldati, basi macchine
N9	6.3	25	Fresatura/Tornitura sgross.	Superfici esterne non funzionali
N8	3.2	12.5	Fresatura/Tornitura semifin.	Superfici esterne generiche
N7	1.6	6.3	Tornitura/Fresatura finitura	Alberi, flange, accoppiamenti H7/g6
N6	0.8	3.2	Rettifica	Sedi cuscinetti, anelli di tenuta
N5	0.4	1.6	Rettifica di precisione	Superfici di scorrimento, guide lineari
N4	0.2	0.8	Lappatura, super-finitura	Blocchetti piano-paralleli, calibri
N3	0.1	0.4	Lappatura fine	Componenti ottici, stampi di precisione

Nota: tra Ra e Rz non esiste una formula esatta. I valori di Rz in tabella sono indicativi, circa 4 volte Ra: il rapporto reale dipende dalla forma del profilo e va più o meno da 4 a 7. Se il disegno prescrive Rz, va misurato Rz, con un rugosimetro tarato.

Significato dei parametri Ra, Rz e Rt secondo ISO 4287 e ISO 21920

Ra – Roughness Average (Scostamento Medio Aritmetico)

Ra rappresenta la media aritmetica degli scostamenti assoluti del profilo reale rispetto alla linea media. È il parametro più usato sui disegni, perché è semplice e confrontabile.

Quando si usa: Ra è ideale per specifiche generali di finitura superficiale su disegni tecnici. Compare nei cartigli tecnici con il simbolo √ seguito dal valore numerico (es. √1,6 = Ra 1,6 µm).

Limiti: Ra non distingue tra picchi e valli. Due superfici con identico valore Ra possono avere profili reali molto diversi (una con picchi stretti e profondi, l’altra con ondulazioni dolci).

Rz – Mean Roughness Depth (Altezza Media dei Picchi)

Rz rappresenta la media delle altezze massime tra picco e valle, calcolate su cinque sezioni di misura consecutive. È più sensibile a difetti locali come righe, graffi e irregolarità.

Quando si usa:

• Controllo qualità su superfici rettificate (automotive, aerospace)
• Verifica assenza di rigature profonde su componenti critici
• Industria dei cuscinetti e componenti ad alta precisione

Vantaggi rispetto a Ra: Rz rileva meglio difetti isolati che Ra potrebbe “mediare” e nascondere.

Rt – Total Height (Altezza Totale del Profilo)

Rt misura la distanza verticale totale tra il picco più alto e la valle più profonda sull’intera lunghezza di valutazione. È il parametro più severo.

Quando si usa: Controlli di accettazione rapidi, verifica di assenza di difetti macroscopici, superfici di tenuta critiche (O-ring, guarnizioni idrauliche).

Attenzione: Rt è molto sensibile a difetti isolati (un singolo graffio può alterarlo drasticamente). Per specifiche produttive, Ra e Rz sono preferibili per stabilità statistica.

Differenza tra rugosità e finitura superficiale

• Rugosità → misura numerica del profilo (Ra, Rz, Rt).
• Finitura superficiale → valutazione complessiva: rugosità + forma + difetti visivi.

Due superfici possono avere lo stesso Ra ma diversa finitura, se il profilo presenta picchi più acuti o ondulazioni differenti.
Perciò è sempre consigliabile specificare Ra e Rz insieme nei disegni tecnici.

---

Come si misura la rugosità superficiale

Per la procedura completa passo-passo, la scelta del cut-off e gli errori che falsano la misura, leggi la guida dedicata: come si misura la rugosità.

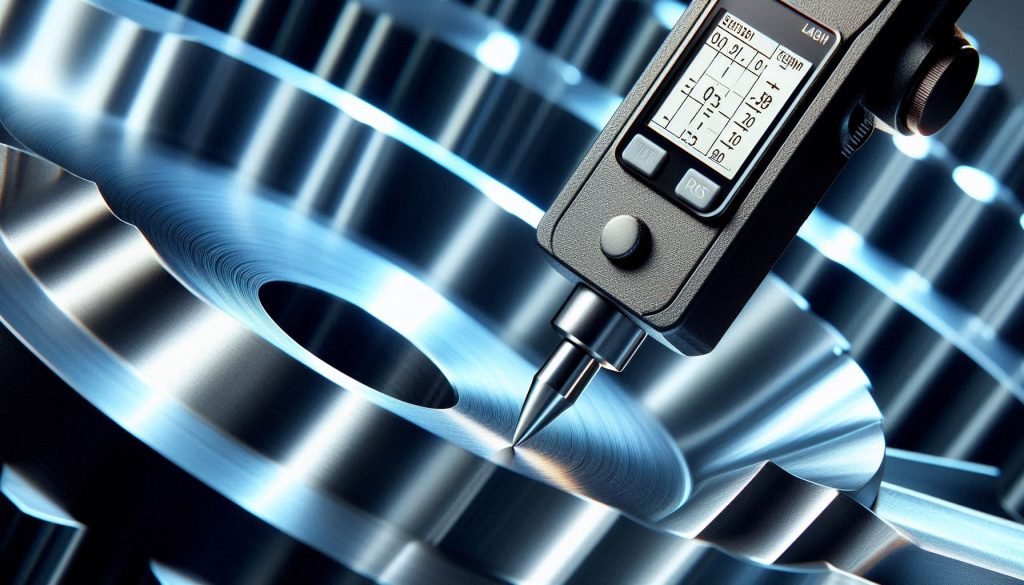

La misura viene eseguita con un rugosimetro (profilometro).
Una sonda (stylus) scorre sulla superficie, rileva le variazioni verticali e ne ricava il profilo.
Il software calcola poi i parametri Ra, Rz e Rt secondo le impostazioni ISO.

Principali fattori di misura

• Cut-off (lunghezza di campionamento): deve essere scelto in base alla distanza tra i picchi.
• Lunghezza di valutazione: almeno 5 cut-off consecutivi.
• Velocità di misura: tipicamente 0,5 mm/s.
• Condizioni ambientali: superficie pulita e priva di vibrazioni.

Per approfondire strumenti e procedure, leggi la guida dedicata agli Strumenti di misura meccanica.

Per chi desidera approfondire la metrologia della rugosità, Mitutoyo fornisce un documento tecnico dettagliato sui parametri Ra, Rz e Rt

---

Rugosità tipica per tipo di lavorazione meccanica

Tipo di lavorazione	Ra media [µm]	Ra fine [µm]	Note operative
Tornitura	3,2 – 1,6	0,8	Dipende da raggio punta utensile e avanzamento (fz)
Fresatura	6,3 – 1,6	0,8 – 0,4	Passo radiale ridotto, inserti nuovi, Vc ottimale
Foratura / alesatura	3,2 – 1,6	0,8	Fori lubrificati, utensile affilato, velocità controllata
Rettifica	0,8 – 0,2	0,1	Mola a grana fine, lubrificazione corretta, velocità periferica elevata
Lappatura	0,2 – 0,05	0,02	Superfinitura con paste abrasive (Al₂O₃, diamante)

Valori di rugosità consigliati per applicazione funzionale

Applicazione	Ra consigliata [µm]	Note tecniche
Accoppiamenti scorrevoli (guide lineari)	0,4 – 1,6	Riduce attrito e usura per scorrimento
Sedi guarnizioni / tenute	0,2 – 0,8	Garantisce tenuta del fluido senza danneggiare O-ring
Stampi / matrici per plastica	0,1 – 0,4	Riduce adesione del materiale stampato
Superfici di riferimento (riscontri)	0,1 – 0,2	Precisione dimensionale estrema per calibrazione
Alberi motore (perni di biella)	0,2 – 0,6	Resistenza a fatica e lubrificazione ottimale

Tabella completa: rugosità ottenibili per processo produttivo

Tipo di lavorazione	Ra media [µm]	Ra fine [µm]	Ra grezza [µm]	Note tecniche dettagliate
Fusione	25 – 12,5	—	50	Superficie irregolare, dipende dal tipo di stampo (sabbia/conchiglia)
Stampaggio a caldo	12,5 – 6,3	—	25	Tracce di ossido e scaglia, necessita sbavatura
Segatura / Taglio plasma	12,5 – 6,3	3,2	—	Taglio grossolano, bordi con bava
Fresatura finitura	1,6 – 0,8	0,4	—	Frese nuove, lubrificazione abbondante, Vc ottimale
Tornitura standard	3,2 – 1,6	0,8	6,3	Valori comuni per acciai e ghise, raggio punta 0,4-0,8 mm
Rettifica cilindrica	0,4 – 0,2	0,1	—	Mola fine (>80 grit), velocità periferica 25-35 m/s
Lucidatura / Specchiatura	0,1 – 0,025	0,01	—	Finitura speculare per applicazioni estetiche o ottiche

Interpretazione dei valori

• Ra elevato (6,3 – 25 µm): superfici grezze, pre-lavorazioni.
• Ra medio (1,6 – 3,2 µm): finitura standard per componenti comuni.
• Ra basso (0,1 – 0,8 µm): superfici di precisione e accoppiamenti.
• Ra ultra basso (<0,05 µm): superfinitura, lenti ottiche, stampi lucidi.

---

Esempi pratici: componenti meccanici e target di rugosità

Componente	Ra target [µm]	Processo consigliato	Motivazione
Albero motore (perni di biella)	0,2 – 0,4	Rettifica fine	Resistenza a fatica + film lubrificante ottimale
Boccola di bronzo	0,1 – 0,4	Lappatura o Super-finitura	Scorrimento a basso attrito, lubrificazione idrodinamica
Stampo per plastica	0,05 – 0,1	Lucidatura diamantata	Superfinitura speculare per estetica e distacco pezzo
Pistone / Cilindro	0,2 – 0,4	Levigatura (honing)	Geometria micrometrica per tenuta segmenti elastici
Sede cuscinetto	0,4 – 0,8	Rettifica cilindrica	Distribuzione uniforme del carico, durata cuscinetto

Come migliorare la finitura superficiale: parametri di taglio ottimali

La rugosità superficiale dipende da numerosi fattori controllabili durante la lavorazione. Ecco le strategie più efficaci:

1. Ridurre l’avanzamento per dente (fz)

La rugosità teorica in tornitura e fresatura è proporzionale al quadrato dell’avanzamento diviso per il raggio di punta dell’utensile: Rt teorico ≈ f² / (8 × rε)^[1], e Ra ne è circa un quarto o un quinto^[2].

Azione pratica: Dimezzare l’avanzamento riduce Ra del 75%.

2. Aumentare il raggio di punta dell’utensile (rε)

Utensili con raggio maggiore (es. rε = 0,8 mm invece di 0,4 mm) producono profili più morbidi e riducono Ra.

Attenzione: Raggi troppo grandi aumentano le forze di taglio e possono causare vibrazioni (chatter).

3. Ottimizzare la velocità di taglio (Vc)

• Velocità troppo bassa: Formazione di tagliente di riporto (BUE) che peggiora drasticamente Ra.
• Velocità troppo alta: Usura rapida dell’utensile con degrado progressivo della finitura.

Meglio restare nella velocità consigliata dal produttore dell’utensile.

4. Lubrorefrigerante adeguato

Un fluido da taglio di qualità riduce l’attrito utensile-pezzo, evacua il calore e migliora la finitura in tornitura e fresatura. Fondamentale in rettifica.

5. Rigidità del sistema macchina-pezzo-utensile

Vibrazioni e flessioni peggiorano drasticamente Ra. Assicurarsi che il pezzo sia bloccato saldamente, l’utensile abbia sporgenza minima e il mandrino sia in buone condizioni (giochi assiali/radiali sotto tolleranza).

Domande frequenti

Come si converte Ra in Rz?

Una formula esatta non c’è, perché Ra e Rz descrivono due cose diverse del profilo. Come ordine di grandezza Rz sta tra 4 e 7 volte Ra, e il rapporto cambia con la forma delle creste: una superficie con un graffio isolato può avere un Ra buono e un Rz alto.

Se il disegno prescrive Rz, va misurato Rz. Il calcolatore ti dà l’intervallo probabile, non un valore da collaudo.

Qual è la differenza tra rugosità e ondulazione?

• Rugosità: Irregolarità a scala micro (λ < 0.8 mm), causate dal processo di taglio
• Ondulazione (waviness): Irregolarità a scala meso (0.8 mm < λ < 10 mm), causate da vibrazioni

I rugosimetri usano filtri digitali per separare i due contributi secondo la lunghezza di cut-off (λc).

Cos’è il parametro Rt e quando si usa?

Rt (Total Height) è la distanza tra il picco assoluto e la valle assoluta. Si usa per:

• Controlli di accettazione rapidi
• Verifica assenza di difetti isolati profondi (righe, graffi)
• Superfici di tenuta critiche (O-ring, guarnizioni)

Attenzione: Rt è molto variabile. Per specifiche produttive preferire Ra o Rz.

Quanto costa un rugosimetro professionale?

Dipende da cosa ti serve. I portatili economici che leggono Ra e Rz costano qualche centinaio di euro e in officina possono bastare, purché li controlli spesso con il loro campione di riferimento. Un portatile di marca (Mitutoyo, Mahr e simili) costa in genere più di mille euro, mentre i profilometri da laboratorio arrivano a decine di migliaia.

Se misuri una volta ogni tanto conviene appoggiarsi a un laboratorio esterno accreditato ISO/IEC 17025. Se invece vuoi comprarne uno, qui trovi la guida ai rugosimetri portatili.

Come si specifica la rugosità in un disegno tecnico?

Si usa il segno grafico della ISO 1302, oggi sostituita dalla ISO 21920-1, quello a forma di spunta, con parametro e valore scritti sopra:

• Generale (tutte le superfici): Nel cartiglio, es. “Ra 6.3 generale”
• Specifica (superficie singola): Vicino alla quota, es. “Ra 0.8” sulla sede cuscinetto

Se necessario, specifica anche il processo: “Ra 1.6 (rettifica)” o aggiungi Rz secondo ISO 1302.

---

Prima di scrivere la rugosità sul disegno

• Non chiedere più finitura di quella che serve. Passare da Ra 1,6 a Ra 0,8 su un albero tornito spesso vuol dire una passata in più o una rettifica, e il costo del pezzo sale.
• Metti un valore generale nel cartiglio, di solito Ra 3,2 o 6,3, e quota a parte solo le superfici che lavorano: sedi, tenute, guide.
• Dove conta il difetto isolato, come sotto un O-ring, scrivi anche Rz o Rt. Ra da solo lo nasconde.

Per approfondire: come si scende sotto Ra 0,4 con la rettifica e gli strumenti di misura da officina.

Fonti

1. Formulas for turning: theoretical finished surface roughness – Mitsubishi Materials
2. How to achieve good component quality in turning – Sandvik Coromant
