Micrometro: come si legge (centesimale e millesimale), con esercizio

Il micrometro è lo strumento che si prende quando il calibro non basta più. Legge il centesimo, i modelli millesimali arrivano al micron, ma solo se lo usi bene: pressione, pulizia e temperatura qui pesano molto più che sul calibro.

Com’è fatto un micrometro

• Arco: tiene insieme incudine e canna. Spesso ha delle placchette isolanti: tienilo da lì, perché il calore della mano dilata l’arco.
• Incudine: la faccia di misura fissa.
• Asta: la faccia mobile, solidale con la vite micrometrica.
• Canna: la parte fissa con la scala dei millimetri e dei mezzi millimetri, divisa da una linea di riferimento.
• Tamburo: ruota insieme all’asta e porta la scala dei centesimi.
• Cricchetto o frizione: limita la forza di misura, così chiunque misura con la stessa pressione.
• Bloccaggio: ferma l’asta per leggere con calma lontano dal pezzo.

Il cuore è la vite micrometrica, con passo di 0,5 mm: un giro completo del tamburo sposta l’asta di mezzo millimetro. Il tamburo è diviso in 50 parti, quindi ogni tacca vale 0,5 / 50 = 0,01 mm.

Come si legge il micrometro centesimale

1. Sulla canna, sopra la linea di riferimento, leggi l’ultima tacca dei millimetri che il tamburo lascia scoperta.
2. Sotto la linea guarda se dopo quella tacca è scoperta anche la tacca del mezzo millimetro. Se sì, aggiungi 0,5 mm.
3. Sul tamburo leggi la tacca che coincide con la linea di riferimento: sono i centesimi.

Esempio: sulla canna è scoperto il 7, sotto la linea si vede anche la tacca del mezzo e sul tamburo la linea cade sul 23. Lettura: 7 + 0,5 + 0,23 = 7,73 mm.

L’errore classico è proprio il mezzo millimetro. Se il tamburo segna pochi centesimi, la tacca del mezzo è appena comparsa ed è facile non vederla. Se segna tra 45 e 49, la tacca successiva sta per scoprirsi ma non va ancora contata. Nel dubbio, il tamburo ti dice da che parte sei.

Come si legge il micrometro millesimale

Il micrometro millesimale ha in più un nonio sulla canna: dieci linee parallele alla linea di riferimento, numerate da 0 a 10. Si legge come il centesimale, poi si cerca quale linea del nonio coincide con una linea del tamburo. Quel numero sono i millesimi.

Esempio: canna 7,5 mm, linea di riferimento tra il 23 e il 24 del tamburo, sul nonio coincide la linea 4. Lettura: 7,5 + 0,23 + 0,004 = 7,734 mm.

Il millesimo ha senso solo se tutto il resto è all’altezza: strumento tarato, pezzo pulito e in temperatura, forza di misura costante. Altrimenti si leggono cifre che la misura non contiene.

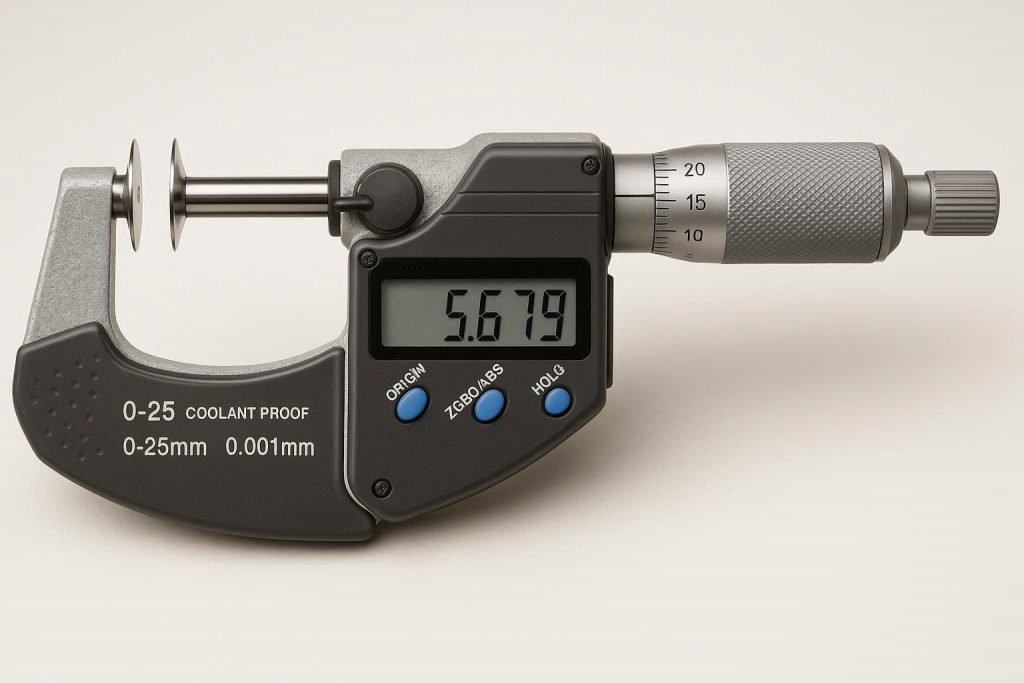

Micrometro digitale

Il digitale mostra il millesimo e toglie gli errori di lettura, mezzo millimetro compreso. I modelli di fascia alta da 0–25 mm dichiarano un errore massimo intorno a ±1 µm, quelli economici spesso ±2 µm o più. Come per il calibro, la risoluzione del display non è la precisione dello strumento.

Come misurare senza sbagliare

• Pulisci le facce di incudine e asta: chiudile delicatamente su un foglio di carta pulito e sfilalo.
• Controlla lo zero. Sullo 0–25 chiudi il micrometro con il cricchetto; dai 25 mm in su usa l’asta di riscontro che trovi nella scatola.
• Usa sempre il cricchetto o la frizione: gira finché scatta due o tre volte. Stringere dal tamburo cambia la misura di qualche micron da una volta all’altra.
• Tieni lo strumento dalle placchette e non a mano piena. Per le misure fini lascia che pezzo e micrometro arrivino alla stessa temperatura.
• Misura in più punti. Su un diametro prendi almeno due misure a 90° e due in punti diversi lungo l’asse: vedi subito ovalità e conicità.
• Non riporlo chiuso. Lascia qualche decimo di luce tra le facce e il bloccaggio libero.

Tipi di micrometro

Calibro o micrometro?

La regola pratica è che lo strumento deve avere una risoluzione di almeno un decimo della tolleranza. Con ±0,1 mm basta il calibro a corsoio. Con un accoppiamento H7 o k6, dove il campo è di pochi centesimi, serve il micrometro.

Se devi comprarne uno, nella guida ai migliori micrometri trovi i modelli divisi per fascia. Per tenerlo affidabile nel tempo c’è la guida alla taratura degli strumenti di misura. Il quadro completo degli strumenti è nella pagina sugli strumenti di misura meccanica.

Domande frequenti

Come si legge un micrometro centesimale?

Leggi i millimetri interi scoperti sulla canna, aggiungi 0,5 mm se sotto la linea è scoperta anche la tacca del mezzo, poi aggiungi i centesimi del tamburo che coincidono con la linea di riferimento. Per esempio 7 + 0,5 + 0,23 = 7,73 mm.

Quanto vale una tacca del tamburo?

0,01 mm. La vite ha passo 0,5 mm e il tamburo è diviso in 50 parti: 0,5 diviso 50 fa un centesimo.

Come si azzera un micrometro?

Pulisci le facce, chiudi con il cricchetto (o sull’asta di riscontro se il campo parte da 25 mm) e controlla che il tamburo segni zero. Se non lo fa, si ruota la canna con la chiavetta in dotazione finché la linea di riferimento coincide con lo zero. Sui digitali basta il tasto di azzeramento.

Che differenza c’è tra micrometro centesimale e millesimale?

Il centesimale legge 0,01 mm. Il millesimale ha in più un nonio sulla canna che permette di leggere 0,001 mm.

Meglio il calibro o il micrometro?

Dipende dalla tolleranza. Lo strumento deve avere una risoluzione di almeno un decimo del campo di tolleranza: per ±0,1 mm va bene il calibro, per tolleranze di pochi centesimi serve il micrometro.
